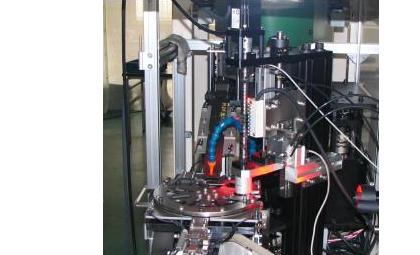

QV-7103詳細

下のボタンをクリックすると動画がみれます。

動画で確認する

サーボモーターによる3軸NC制御です !

特徴

サーボモーターの採用でインデックステーブルの高速間欠運転 が可能です。
高速間欠運転が可能な為、精度のよいパーツの画像を取り込めます。
パーツがインデックステーブルの溝に入る時、テーブルは停止しているのでパーツの噛み込みは起こりません。
旋回式パーツフィーダーの採用より、振動式パーツフィーダーに比べて、音が静かです。
パーツフィーダー内でワーク詰まりが発生した時は自動的にロータリーが逆転してワークをほぐします。
停止時、惰性で回らない為、正確な計数管理が可能です。
高精度の6側面位置決めを可能としている。

QV-7103仕様

操作方式	タッチパネル
設定カウンター	良品・NG・箱換え・検査項目毎のNGカウンター装備
履歴機能	各エラー履歴機能
適用外径	MAXφ28
厚さ	t4〜t10
処理能力	40個/分
制御軸数	3軸サーボ制御
電源・電圧	AC200V 50/60HZ単相
寸法・重量	W950×D720×H1500　・　220kg

上記製品の仕様は断りなく変更されることがあります。
